国家电网安徽省分公司IMS接入网项目

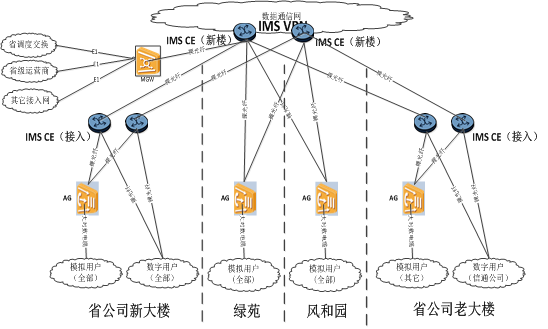

组网说明
安徽省公司本部IMS接入节点涉及省公司新大楼、老大楼、两个直属办公区、直属单位等站点,本期接入工程只考虑新老大楼、两个直属办公区的接入。上述4个节点目前均采用模拟电话接入省公司程控电路交换机。对于本工程的4个接入站点,采用如下接入方式:
省公司新大楼
Ø 每个楼层弱电间(共28个楼层)根据本层电话用户数量配置1台IMS接入交换机(支持POE供电功能),采用独立交换机方式接入省公司新大楼用户;
Ø IP电话终端通过楼层交换机接入大楼接入CE,大楼CE通过数据通信网路由器接入IMS核心网CE;
Ø 对于接在新大楼CC08交换机上的模拟用户采用统一部署AG的方式接入新大楼通信机房安装的2台IMS CE;
Ø 送变电楼配置1台256线的AG接入本单位的模拟电话用户;
Ø 楼层弱电间的供电采用小间内信息专业的UPS供电电源;
Ø 新大楼部分工位具备至楼层弱电间的富余网络线缆,其可以作为数字电话的接入线缆;
Ø 每个楼层交换机至设备机房布放1根16芯尾缆,共28根。
省公司老大楼
Ø 7F、9F两个楼层弱电间根据用户数量共配置5台POE接入交换机,采用独立交换机方式接入信通公司部分工作用户;
Ø 对于接在老大楼CC08上的模拟用户采用统一部署AG的方式接入老大楼安装的2台IMS CE;
Ø 老大楼其它单位保持现有布线系统不变,将原接入电路交换机的模拟话机割接至AG接入IMS平台;
Ø 楼层弱电间的供电采用弱电间内信息专业的UPS电源;
Ø 各工位至楼层弱电间的布线利用已有布线系统。
省公司老大楼
Ø 7F、9F两个楼层弱电间根据用户数量共配置5台POE接入交换机,采用独立交换机方式接入信通公司部分工作用户;
Ø 对于接在老大楼CC08上的模拟用户采用统一部署AG的方式接入老大楼安装的2台IMS CE;
Ø 老大楼其它单位保持现有布线系统不变,将原接入电路交换机的模拟话机割接至AG接入IMS平台;
Ø 楼层弱电间的供电采用弱电间内信息专业的UPS电源;
Ø 各工位至楼层弱电间的布线利用已有布线系统。
绿苑、风和园
Ø 目前采用电路交换远端模块的方式接入到省公司CC08交换机,本次工程接入部分保持原模拟接入方式不变;
Ø 在绿苑、风和园的弱电机房新配置接入网关AG,通过裸光纤远传接入省公司的IMS平台。
